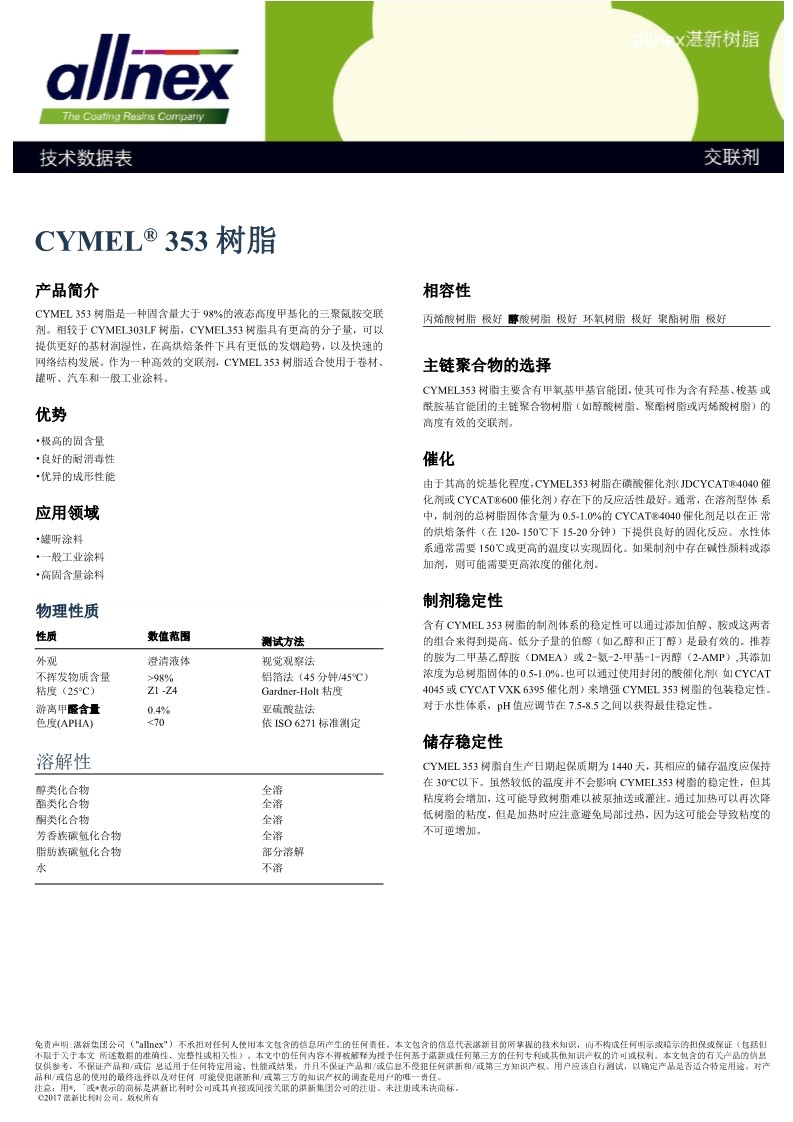

產(chǎn)品簡介

CYMEL 353樹脂是一種固含量大于98%的液態(tài)高度甲基化的三聚氤胺交聯(lián) 劑。相較于CYMEL303LF樹脂，CYMEL353樹脂具有更高的分子量，可以 提供更好的基材潤濕性，在高烘焙條件下具有更低的發(fā)煙趨勢，以及快速的網(wǎng)絡結構發(fā)展。作為一種高效的交聯(lián)劑，CYMEL 353樹脂適合使用于卷材、罐聽、汽車和一般工業(yè)涂料。

優(yōu)勢

?極高的固含量

?良好的耐消毒性

?優(yōu)異的成形性能

應用領域

?罐聽涂料

?一般工業(yè)涂料

?高固含量涂料

相容性

丙烯酸樹脂 極好 醇酸樹脂 極好 環(huán)氧樹脂 極好 聚酯樹脂 極好

主鏈聚合物的選擇

CYMEL353樹脂主要含有甲氧基甲基官能團，使其可作為含有羥基、梭基 或酰胺基官能團的主鏈聚合物樹脂（如醇酸樹脂、聚酯樹脂或丙烯酸樹脂）的高度有效的交聯(lián)劑。

催化

由于其高的烷基化程度，CYMEL353樹脂在磺酸催化劑（JDCYCAT?4040 催化劑或CYCAT?600催化劑）存在下的反應活性最好。通常，在溶劑型體 系中，制劑的總樹脂固體含量為0.5-1.0%的CYCAT?4040催化劑足以在正 常的烘焙條件（在120- 150℃下15-20分鐘）下提供良好的固化反應。水性體系通常需要150℃或更高的溫度以實現(xiàn)固化。如果制劑中存在堿性顏料或添加劑，則可能需要更高濃度的催化劑。

制劑穩(wěn)定性

含有CYMEL 353樹脂的制劑體系的穩(wěn)定性可以通過添加伯醇、胺或這兩者 的組合來得到提高。低分子量的伯醇（如乙醇和正丁醇）是最有效的。推薦的胺為二甲基乙醇胺（DMEA）或2-氨-2-甲基-1-丙醇（2-AMP）,其添加濃度為總樹脂固體的0.5-1.0%。也可以通過使用封閉的酸催化劑（ 如CYCAT 4045或CYCAT VXK 6395催化劑）來增強CYMEL 353樹脂的包裝穩(wěn)定性。對于水性體系，pH值應調(diào)節(jié)在7.5-8.5之間以獲得最佳穩(wěn)定性。

儲存穩(wěn)定性

CYMEL 353樹脂自生產(chǎn)日期起保質(zhì)期為1440天，其相應的儲存溫度應保持在30℃以下。雖然較低的溫度并不會影響CYMEL353樹脂的穩(wěn)定性，但其粘度將會增加，這可能導致樹脂難以被泵抽送或灌注。通過加熱可以再次降低樹脂的粘度，但是加熱時應注意避免局部過熱，因為這可能會導致粘度的不可逆增加。
